      日本ADVANTEC愛德萬泰克法蘭變徑轉接NW50-ISO-





      貨號: #NW50-ISO-


      庫存: 1件





                                    日本ADVANTEC愛德萬泰克NW 法蘭變徑接頭，真空管路異徑轉換精密連接件













      一、品牌與執行標準
      日本 ADVANTEC 愛德萬泰克前身是東洋濾紙株式會社，擁有百年生產制造底蘊，旗下 NW 全系列真空法蘭同步遵循日本 JIS B 2290 真空工業標準、國際 DIN 28403 以及 ISO2861 的 KF 通用規范，全部為日本原廠生產制造，長期作為日系半導體設備、真空鍍膜設備、高?？蒲袃x器原廠預裝配套零件，產品尺寸公差管控嚴謹，能夠和市面所有合規 NW/KF 規格配件通用互換，對比非標國產法蘭在密封性、尺寸一致性上優勢明顯。
      二、原材料選材與質量管控
      全系常規現貨統一采用 SUS304 實心不銹鋼棒料加工，每批次原材料均可出具鋼廠原廠材質證書，原料嚴格把控碳、硫、磷等雜質含量，有效規避產品在高溫工況、潮濕環境產生晶間腐蝕；針對化工腐蝕、含氯離子水汽、有機溶劑揮發等嚴苛使用環境，原廠可定制 SUS316L 不銹鋼版本，材質內含鉬元素，抗點蝕、抗縫隙腐蝕性能更強，適配半導體濕法制程、化工真空蒸餾場景，同時也可按需選配鋁合金材質，滿足設備輕量化裝配需求。
      三、精密加工工藝與表面處理
      產品采用整根不銹鋼棒料一體數控車削成型，法蘭圓盤與頸部直管為無縫一體式結構，無拼接、無二次焊接，從根源杜絕焊縫微量漏氣問題；法蘭密封端面經過精車加鏡面拋光處理，表面粗糙度控制在 Ra≤0.8μm，盤面平整無毛刺、砂眼、加工刀痕，保障密封圈貼合均勻嚴實；法蘭外側卡箍限位槽按照固定公差加工，邊角做圓弧過渡處理，卡箍鎖緊時不會劃傷密封圈，全規格卡位尺寸標準化，通用標準 NW/KF 卡箍；所有成品加工結束后依次經過脫脂除油、純水超聲波清洗、高溫烘干處理，去除加工殘留油污與金屬碎屑，可滿足百級潔凈室、無油超高真空工況使用，不會析出揮發性雜質污染真空腔體，不銹鋼成品額外做鈍化處理，表層形成致密防護氧化膜，防潮防銹性能優異。
      四、全系列規格分類與選型指南
      公稱通徑完整包含 NW6、NW10、NW16、NW25、NW40、NW50 六大主流規格，一一對應 KF6 至 KF50 國際標準，適配不同管路流量需求；產品依據脖頸長度分成短頸、中頸、長頸三類，短頸含 10L、20L 規格，脖頸尺寸短小，多用于設備腔體狹小內腔、箱體開孔內嵌安裝，節省設備內部空間；中頸包含 30L、40L，適配設備穿墻開孔、設備中段常規真空管路對接；長頸為 50L、80L、100L 加長款式，主要用于設備外側延長管路、外接真空軟管、真空泵進出口接駁。產品線除常規帶頸法蘭以外，還包含管路封堵使用的盲板法蘭，同時原廠支持非標頸長、非標內孔、電解超鏡面拋光、特種材質等定制加工。
      五、安裝連接結構與操作流程
      全系列統一為 NW 卡箍快裝結構，單處管路密封由兩只同規格法蘭、一只配套卡箍、一枚對應型號 O 型密封圈組合裝配，安裝時先清理兩片法蘭密封面，保證無灰塵、劃痕與油污，將密封圈放置在法蘭密封面中間，兩片法蘭對合后外部扣緊卡箍，適度鎖緊卡扣即可完成密封對接，全程不用現場焊接、不用打孔上螺栓，徒手就能拆裝，方便設備檢修、管路改造與腔體拆卸，單組配件拆裝耗時短，頻繁拆裝工況實用性極強。
      六、配套密封圈選型指南
      原廠配套三款主流密封膠圈適配不同使用環境，NBR 丁腈橡膠適用溫度 - 30℃至 120℃，性價比高，耐常溫空氣與常規惰性氣體，多用于普通實驗室常溫真空設備；FKM 氟橡膠使用區間 - 20℃至 200℃，耐各類礦物油與有機溶劑，適配帶溶劑揮發的半導體涂覆、蒸餾真空設備；FFKM 全氟醚橡膠耐受溫度 - 20℃至 260℃，耐強酸強堿與強腐蝕性氣體，適配等離子蝕刻、設備高溫烘烤除氣、生物醫藥無菌真空等高要求工況，不同規格法蘭搭配對應線徑密封圈，密封匹配度高。
      七、產品性能參數與出廠檢測
      所有規格產品出廠全部完成 100% 氦質譜檢漏，單品極限漏率≤1×10??Pa?m3/s，適用壓力從常壓一直延伸至 10??Pa 超高真空環境，安全承壓范圍從負壓真空至 0.6MPa 正壓；SUS304 常規款使用溫度區間 - 30℃~200℃，更換全氟醚密封圈后可實現 260℃高溫使用；SUS304 不銹鋼基材機械性能穩定，抗拉強度、耐腐蝕指標達標，每批次產品附帶出廠檢測資料，材質報告、尺寸檢測、氣密性測試數據齊全，產品質量全程可追溯。
      八、應用領域與行業案例
      半導體微電子行業多用于等離子清洗設備、晶圓預處理腔體、微型濺射設備內部真空支管、PECVD 工藝氣路連接；科研院校配套真空管式爐、凍干小試設備、掃描電鏡、XPS 材料分析儀器等試驗腔體管路；光學鍍膜行業適配鏡片蒸鍍機、飾品真空鍍膜機的真空泵接駁管路；生化制藥領域用于小型真空干燥箱、離心濃縮機、凍干設備內部真空連接件；通用工業可搭配各類真空泵進出口、氣體配比管路、真空檢漏工裝、熱處理真空設備使用。
      NW 真空卡箍法蘭全系列
      NW（KF）真空短頸法蘭
      NW10-10L
      NW16-10L
      NW25-10L
      NW40-10L
      NW50-10L
      NW10-20L
      NW16-20L
      NW25-20L
      NW25-20L-5S
      NW40-20L
      NW40-20L-5S
      NW50-20L
      NW50-20L-5S
      NW63-20L
      NW80-20L
      NW80-20L-TK
      NW100-20L
      NW100-20L-TK
      NW125-20L
      NW160-20L
      NW160-20L-TK
      NW200-20L
      NW250-20L
      NW 真空法蘭全系列
      NW (KF) 真空長頸法蘭（長焊邊法蘭）
      NW10-50L
      NW16-50L
      NW25-50L
      NW25-50L-5S
      NW40-50L
      NW40-50L-5S
      NW50-50L
      NW50-50L-5S
      NW63-50L
      NW10-70L
      NW16-70L
      NW25-70L
      NW40-70L
      NW（KF）快裝真空法蘭全系列
      非標特殊款真空法蘭（變徑 / 異型臺階法蘭）
      NW25/25A-20L
      NW25/25A-30L
      NW40/40A-20L
      NW40/40A-30L
      NW40/20A-20L
      NW50/32A-20L
      NW 真空盲板法蘭系列
      NW（KF） 真空封堵盲法蘭
      【左上表格：-00平盲板（小規格）】-00：全平端面盲法蘭，無內嵌臺階；-01：中間帶定位凸臺，卡緊密封圈，防止密封圈移位。
      NW10-00
      NW16-00
      NW25-00
      NW40-00
      NW50-00
      NW63-00
      【左下表格：-00平盲板（大規格）】
      NW80-00
      NW100-00
      NW125-00
      NW160-00
      NW200-00
      【右下表格：-01臺階定位盲板】
      NW10-01
      NW16-01
      NW25-01
      NW40-01
      NW50-01
      NW 真空 RING 中心環系列
      KF 法蘭中心支架環（中心環 + 外擋環總成）
      NW10-CR
      NW16-CR
      NW25-CR
      NW40-CR
      NW50-CR
      NW63-CR
      NW80-CR
      NW100-CR
      NW125-CR
      NW160-CR
      NW200-CR
      NW250-CR
      NW 真空 RING 密封環系列
      預裝 O 型圈一體式中心環總成（內置膠圈款）
      NW10/16-OZ
      NW25-OZ
      NW40-OZ
      NW50-OZ
      NW 真空 RING 密封環系列
      CRM 帶過濾網一體式中心環總成
      NW16-CRM
      NW25-CRM
      NW40-CRM
      NW50-CRM
      O-RING SERIES（O 型密封圈系列）
      NW (KF) 真空法蘭專用 O 型橡膠密封圈
      NW10-O
      NW16-O
      NW25-O
      NW40-O
      NW50-O
      NW63-O
      NW80-O
      NW100-O
      NW160-O
      NW200-O
      NW250-O
      NW FIXED 真空連接配件系列
      NW NIPPLE 雙端 KF 卡盤直通接頭（等徑快裝直管）
      NW10-N
      NW16-N
      NW25-N
      NW40-N
      NW50-N
      NW63-N
      NW80-N
      NW100-N
      NW ELBOW真空彎頭系列
      NW/KF 90° 直角快裝彎頭
      NW10-E
      NW16-E
      NW25-E
      NW40-E
      NW50-E
      NW63-E
      NW80-E
      NW100-E
      NW FIXED 真空管路連接配件系列
      NW TEES KF 等徑快裝三通（T 型三通）
      NW10-T
      NW16-T
      NW25-T
      NW40-T
      NW50-T
      NW63-T
      NW80-T
      NW100-T
      NW FIXED（NW 真空管路連接件系列）
      NW-T-S 快裝真空三通（特殊 NW TEE 卡盤三通）
      NW10-T-S
      NW16-T-S
      NW25-T-S
      NW40-T-S
      NW50-T-S
      NW CROSS 真空四通系列
      KF/NW 快裝十字真空四通
      NW10-X
      NW16-X
      NW25-X
      NW40-X
      NW50-X
      NW63-X
      NW80-X
      NW100-X
      NW FIXED（NW 真空管路連接件）
      特殊 NW Y 型三通（SPECIFIC NW TEE）
      NW10-T-S
      NW16-T-S
      NW25-T-S
      NW40-T-S
      NW50-T-S
      SPECIFIC NW CROSS（NW 特殊四通，NW FIXED 管路配件系列）
      異形快裝真空四通
      NW10-X-S
      NW16-X-S
      NW25-X-S
      NW40-X-S
      NW50-X-S
      NW?C4 系列（KF/NW 國標真空卡箍系列）鋁制真空法蘭卡箍
      NW10-C4
      NW16-C4
      NW25-C4
      NW40-C4
      NW50-C4
      CLAMP SERIES 真空卡箍系列 鋁合金真空卡箍
      NW10-C4-V
      NW16-C4-V
      NW25-C4-V
      NW40-C4-V
      NW50-C4-V
      CLAMP SERIES卡箍系列 NW-CB穿墻真空卡箍
      NW16-CB
      NW25-CB
      NW40-CB
      NW50-CB
      NW63-CB
      CLAMP SERIES卡箍系列 NW-CS-N不銹鋼真空卡箍
      NW10-CS-N
      NW16-CS-N
      NW25-CS-N
      NW40-CS-N
      NW50-CS-N
      CLAMP SERIES卡箍系列 NW-CC鏈式真空卡箍
      NW10/16-CC
      NW25-CC
      NW40-CC
      NW50-CC
      NW63-CC
      CLAMP SERIES卡箍系列 NW-CC大口徑鏈式真空卡箍
      NW80-CC
      NW100-CC
      NW125-CC
      NW160-CC
      NW200-CC
      NW250-CC
      CLAMP SERIES卡箍系列 NW-CC-CS鏈式真空卡箍
      NW80-CC-CS
      NW100-CC-CS
      NW125-CC-CS
      NW160-CC-CS
      NW200-CC-CS
      NW250-CC-CS
      ADAPTOR SERIES轉接系列 NW-R真空變徑接頭
      NW16/10-R
      NW25/10-R
      NW25/16-R
      NW40/16-R
      NW40/25-R
      NW50/25-R
      NW50/40-R
      NW63/50-R
      NW80/50-R
      NW100/50-R
      ADAPTOR SERIES轉接系列 NW-GF/GA皮管接頭
      NW10-GF
      NW16-GF
      NW25-GF
      NW40-GF
      NW50-GF
      NW10-GA
      NW16-GA
      NW25-GA
      NW40-GA
      ADAPTOR SERIES轉接系列 壓力表接口堵頭
      GP15-P
      GP18-P
      ADAPTOR SERIES轉接系列 NW壓力表轉接座
      NW16/GP15
      NW25/GP15
      NW40/GP15
      NW50/GP15
      NW16/GP18
      NW25/GP18
      NW40/GP18
      NW50/GP18
      ADAPTOR SERIES轉接系列 壓力表接頭
      GP15
      GP18
      ADAPTOR SERIES轉接系列 LP真空放氣嘴
      NW16/LP15
      NW25/LP15
      NW40/LP15
      NW50/LP15
      LP15
      ADAPTOR SERIES轉接系列 NW、ICF轉VCR轉接接頭
      NW16-6VCRF(1/4)
      NW16-6VCRF(3/8)
      NW25-6VCRF(1/4)
      NW25-6VCRF(3/8)
      NW40-6VCRF(1/4)
      NW40-6VCRF(3/8)
      NW50-6VCRF(1/4)
      NW50-6VCRF(3/8)
      NW16-6VCRM(1/4)
      NW16-6VCRM(3/8)
      NW25-6VCRM(1/4)
      NW25-6VCRM(3/8)
      NW40-6VCRM(1/4)
      NW40-6VCRM(3/8)
      NW50-6VCRM(1/4)
      NW50-6VCRM(3/8)
      ICF34-4VCRF(1/4)
      ICF70-4VCRF(1/4)
      ICF34-4VCRM(1/4)
      ICF70-4VCRM(1/4)

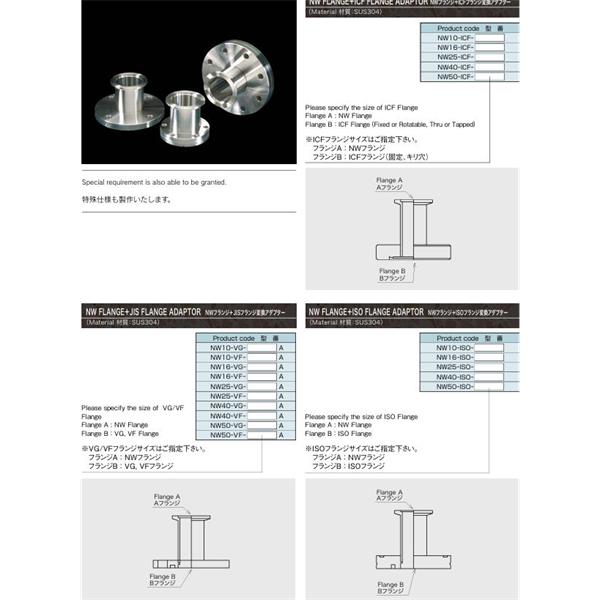

      ADAPTOR SERIES轉接系列 法蘭變徑轉接
      NW10-ICF-
      NW16-ICF-
      NW25-ICF-
      NW40-ICF-
      NW50-ICF-
      NW10-VG-
      NW10-VF-
      NW16-VG-
      NW16-VF-
      NW25-VG-
      NW25-VF-
      NW40-VG-
      NW40-VF-
      NW50-VG-
      NW50-VF-
      NW10-ISO-
      NW16-ISO-
      NW25-ISO-
      NW40-ISO-
      NW50-ISO-
      CLAMP SERIES卡箍系列 NW-C1鋁合金真空卡箍
      NW10-C1
      NW16-C1
      NW25-C1
      NW40-C1
      NW50-C1
      CLAMP SERIES卡箍系列 NW-C3拋光鋁合金真空卡箍
      NW10-C3
      NW16-C3
      NW25-C3
      NW40-C3
      NW50-C3
      CLAMP SERIES卡箍系列 NW-C2鋁合金真空卡箍
      NW10-C2
      NW16-C2
      NW25-C2
      NW40-C2
      NW50-C2
      CLAMP SERIES卡箍系列 NW-C4拋光鋁合金真空卡箍
      NW10-C4
      NW16-C4
      NW25-C4
      NW40-C4
      NW50-C4
      CLAMP SERIES卡箍系列 NW-C4-V真空卡箍
      NW10-C4-V
      NW16-C4-V
      NW25-C4-V
      NW40-C4-V
      NW50-C4-V
      CLAMP SERIES卡箍系列 NW-CB穿墻卡箍
      NW16-CB
      NW25-CB
      NW40-CB
      NW50-CB
      NW63-CB
      CLAMP SERIES卡箍系列 NW-CS-N全不銹鋼真空卡箍
      NW10-CS-N
      NW16-CS-N
      NW25-CS-N
      NW40-CS-N
      NW50-CS-N
      CLAMP SERIES卡箍系列 NW-CC鏈式真空卡箍
      NW10/16-CC
      NW25-CC
      NW40-CC
      NW50-CC
      NW63-CC
      CLAMP SERIES卡箍系列 NW-CC鏈式真空卡箍
      NW80-CC
      NW100-CC
      NW125-CC
      NW160-CC
      NW200-CC
      NW250-CC
      CLAMP SERIES卡箍系列 NW-CC-CS鏈式真空卡箍
      NW80-CC-CS
      NW100-CC-CS
      NW125-CC-CS
      NW160-CC-CS
      NW200-CC-CS
      NW250-CC-CS
