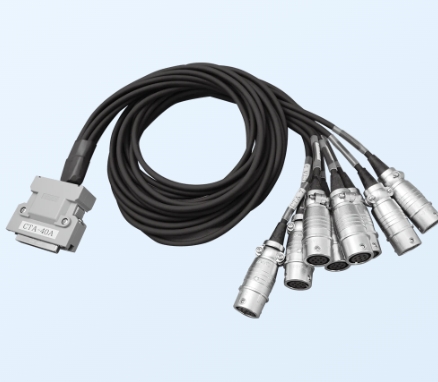

日本KYOWA共和U-104 S32-7×8 - 50針集中接頭的特點

接口與信號傳輸特性

50 針高密度設計

采用 50 針圓形連接器，支持 32 路信號通道（S32）及 18 路輔助功能引腳（如電源、接地、屏蔽），適用于應變片、溫度傳感器、壓力變送器等多通道數據采集場景。引腳排列為 7×8 矩陣（7 行 8 列），總針數 50，便于標準化布線和模塊化擴展。

信號完整性保障

阻抗匹配：支持 50Ω/75Ω 可選阻抗，兼容高頻信號傳輸（如 10MHz 以上），減少反射和損耗。

屏蔽設計：金屬外殼與線纜屏蔽層形成雙層電磁屏蔽，抗干擾能力達 - 60dB（1GHz），適合復雜電磁環境。

鍍金觸點：觸點鍍金厚度≥5μm，接觸電阻≤5mΩ，抗氧化和耐腐蝕性能優異，確保長期穩定連接。

機械與環境適應性

緊湊耐用結構

外殼材質：采用鋁合金壓鑄外殼，表面氧化處理，耐沖擊（IP67 防護等級），可承受 1000g 振動（5-2000Hz）。

尺寸重量：直徑約 50mm，長度 70mm，重量約 400g，便于集成到設備機柜或移動測試平臺。

快速連接機制

螺紋鎖定：采用 M12×1 螺紋接口，通過旋轉 1/4 圈實現快速鎖定，防松脫設計適合振動環境。

防誤插結構：鍵槽定位設計避免引腳錯位，降低安裝錯誤風險。

應用場景與兼容性

典型應用

工業自動化：連接 PLC、分布式 I/O 模塊，實現生產線狀態監控。

汽車測試：同步采集發動機、變速箱等多部位傳感器信號，支持臺架試驗和路試。

科研儀器：作為多通道數據采集系統的前端接口，適配示波器、頻譜分析儀等設備。

兼容性

設備兼容：支持與 KYOWA 的 DPM-910 系列數據采集儀、CDA-700A 信號調理器直接連接。

線纜擴展：可通過 KYOWA 的 S32-7×8 轉接線纜（如 5 米、10 米規格）延長傳輸距離，或通過轉接器轉換為 BNC、SMA 等接口。
