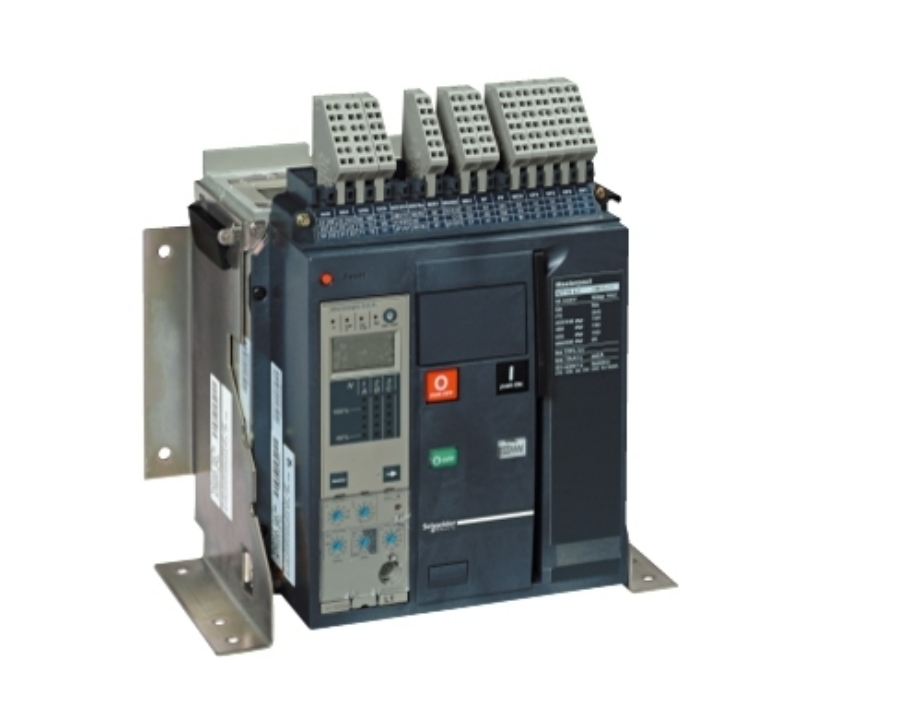

SCHNEIDER施耐德空氣斷路器47123的特征

基本參數：

額定電壓：690V。

額定電流：630A 至 1600A。

分?jǐn)嗄芰?/span>：50KA（220/415V 時為 50KA，440V 時為 50KA，525V 時為 42KA，690V 時為 42KA）。

額定絕緣電壓：1000V。

額定沖擊耐受電壓：12KV。

結構設計：

極數：3 極。

安裝方式：固定式，尺寸為 301mm×276mm×196mm。

連接方式：可采用后連接（水平、垂直）、前連接（適用于 3200A 以下）和混合連接方式。

內部結構：觸點串聯在三相主電路中，通過手動扳動按鈕控制合分，由電磁脫扣器、欠壓脫扣器和熱脫扣器實現自動分?jǐn)?，具備短路、欠壓、過載保護功能。

保護功能：具有過載、短延時、瞬動、接地保護等功能，可對電路和設備起到良好的保護作用，防止因故障導致的設備損壞和安全事故。

測量與通訊：可配備 MIC 2.0、MIC 5.0A、MIC 6.0A 等控制單元，部分控制單元具有電流測量功能，通過內置的 1 級精度電能測量功能和能耗監測，可全面提高節能增效能力。

操作與壽命：操作方式包括手動操作，機械壽命可達 12500 次，在 690V 電壓下電氣壽命為 3000 次，440V 電壓下電氣壽命為 6000 次，可滿足長期使用需求。
