PHL-A 高低溫用小型壓力傳感器的特性

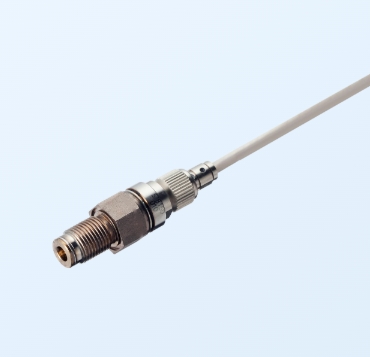

PHL-A  高低溫用小型壓力傳感器

PHL-A 高低溫用小型壓力傳感器是日本共和 KYOWA 的產品，以下是具體介紹：

技術參數

額定容量：1MPa 至 50MPa。

精度指標非線性：±0.3％RO 或以內（2MPa 或以下為 ±0.5％RO 或以內）。

滯后：±0.2％RO 或以內（2MPa 或以下為 ±0.5％RO 或以內）。

重復性：0.2％RO 或以內。

溫度特性PHL-A-A 允許使用溫度范圍：-40℃至 150℃。

PHL-A-B 允許使用溫度范圍：-196℃至 210℃（電纜前端接頭為 - 25℃至 85℃）。

PHL-A-A 溫度補償范圍：-20℃至 150℃。

PHL-A-B 溫度補償范圍：-196℃至 200℃（電纜前端接頭為 - 25℃至 85℃）。

零點溫度影響：±0.03％RO/℃或以內（3MPa 或以下為 ±0.05％RO/℃或以內）。

輸出溫度影響：±0.03％/℃或以內。

電氣特性最大激勵電壓：6V AC 或 DC。

推薦激勵電壓：1V 至 3V AC 或 DC。

輸入電阻：350Ω±2％。

輸出電阻：350Ω±2％。

機械特性安全過載：150％。

固有頻率：型號不同有所不同，如 PHL-A-1MP 約 48kHz，PHL-A-50MP 約 294kHz。

重量：約 20g（不含電纜）。

材料：液體接觸部位 SUS630。

防護等級：PHL-A-A 為 IP67（IEC 60529）；PHL-A-B 為 IP64（IEC 60529）。

安裝螺紋：G1/8 外螺紋。

產品特點

高低溫適應性強：可在 - 196℃至 210℃（PHL-A-B）或 - 40℃至 150℃（PHL-A-A）的環境溫度下工作，溫度補償范圍也較寬，能在高低溫環境中保持穩定的性能，確保壓力測量的準確性。

小型輕量：體積小、重量輕，便于安裝在空間有限的設備或系統中，不會對被測物體或系統造成較大負擔，也便于布線和更換電纜。

高響應性：前端部采用的精加工平面隔膜可確保良好的高響應性動態特性，能夠快速準確地感知壓力變化并輸出相應信號。

高精度測量：非線性、滯后和重復性等精度指標良好，能為高低溫環境下的壓力測量提供可靠的數據支持。

應用領域

航空航天：用于飛行器在高空飛行時的高低溫環境下，對發動機燃油壓力、液壓系統壓力、座艙壓力等進行測量，確保飛行安全和飛行器的正常運行。

汽車制造：在汽車發動機的高低溫測試、冷卻系統壓力監測、空調系統壓力測量等方面發揮作用，有助于提升汽車的性能和可靠性。

能源化工：在石油化工的低溫冷凍、高溫裂解等工藝中，對管道、反應釜、儲罐等的壓力進行監測；在 LNG、LPG 的儲存和運輸過程中，對罐內壓力進行測量。

科研實驗：適用于物理、化學、材料科學等科研領域中，在高低溫實驗環境下對各種壓力進行精確測量，為科學研究提供準確的數據。
