DTPA-A 拉線式位移傳感器的特點

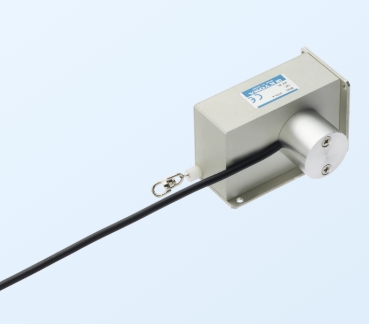

DTPA-A  拉線式位移傳感器

原理

通過電位器把檢測位移用的鋼絲繩的伸縮量轉換為電氣量，從而實現位移測量。當與被測物體連接的鋼絲繩發生伸縮時，帶動內部電位器的電刷移動，改變電位器的電阻值，進而輸出與位移量成比例的電信號。

特點

使用特殊鋼絲繩：采用不易彎折扭結的鋼絲繩，保證了在拉伸過程中的穩定性和可靠性，減少因鋼絲繩損壞而導致的測量誤差和設備故障。

高響應性：具有較高的響應速度，在額定容量的行程時相當于 1000mm/s，能夠快速準確地捕捉被測物體的位移變化，適用于對動態位移測量要求較高的場合。

結構可靠：采用新的卷線結構，不易發生故障，提高了傳感器的穩定性和使用壽命，降低了維護成本。

安裝便利：小型輕量，安裝容易，能夠方便地安裝在各種設備和結構上，對安裝空間要求較低，可適應不同的安裝環境。

測量力固定：測量力約 2N（最大 2.8N），固定的測量力可以確保對被測物體的作用力保持穩定，不會因測量力的變化而影響測量結果，也不會對被測物體的運動狀態產生較大干擾。

測量可用應變儀：可以用應變測量儀進行測量，方便與其他測量設備配合使用，實現更精確、更全面的測量和數據采集。

技術參數

額定容量：有 500mm、1000mm、2000mm、5000mm 等多種規格。

非線性：±0.3% RO 或以內。

滯后：±0.3% RO 或以內。

反復性：0.1% RO 或以下。

額定輸出：2.5mV/V（5000×10-6 應變量）±10%。

環境特性：允許使用溫度范圍為 - 10～80℃（無結露現象），溫度補償范圍為 0～70℃（無結露現象），零點溫度影響為 ±0.05% RO/℃或以內，輸出溫度影響為 ±0.05%/℃或以內。

應用領域

環保領域：可用于污水處理廠中污泥處理設備的位移監測，如污泥刮板的移動距離測量，確保污泥處理過程的正常運行；也可用于垃圾處理設備中，測量垃圾壓縮裝置等部件的位移，實現對垃圾處理過程的精確控制。

化工領域：在化工生產中的反應釜攪拌器升降控制、物料輸送管道中閥門的開度測量等方面有廣泛應用，有助于實現化工生產過程的自動化控制和精確計量。

電子領域：在電子制造設備中，如半導體芯片生產線上的光刻機、蝕刻機等，用于精確控制工作臺和加工頭的位移，保證芯片制造的精度；還可用于電子元件測試設備中，測量測試探頭與元件之間的距離變化，確保測試的準確性和穩定性。
